CTSjunior - cyfrowy mikser 4-kanałowy

Opis produktu

CTSjunior to ultrakompaktowy mikser cyfrowy z czterokanałowym wzmacniaczem mocy 85 W na wyjście przy 4 omach, w obudowie Half Rack 1 U. Posiada cztery wejścia analogowe z przedwzmacniaczem i zasilaniem fantomowym 24 V, przełączanym na dowolne wejście, co umożliwia integrację mikrofonów pojemnościowych. Mikser jest w pełni cyfrowy, a wszystkie operacje realizowane są przez bardzo wydajny procesor DSP, oferujący dotychczas niespotykane funkcje. Można go zamontować w szafie rack 19" lub połączyć dwa urządzenia w jedną jednostkę 1 U za pomocą akcesoriów montażowych. CTSjunior posiada pełny processing mikrofonowy, taki jak Bramka Szumu, Kompresor, DeEsser, Eliminator sprzęrzeń, Automatyka mikrofonowa i wiele innych.

Za pomocą tego urządzenia zrealizujesz nagłośnienie sali konferencyjnej, sali wykładowej, kościoła z pełną autonomią działania i bez uciążliwych sprzężeń, dzięki czemu dźwięk jest mocny i wyraźny, bez obawy o sprzęgnięcia elektro-akustyczne.

Dane techniczne

Cechy fizyczne

Wymiary
1 U / 9,5", szerokość 210 mm × wysokość 44 mm × głębokość 185 mm
Waga
1.5 kg

Funkcje elektroniczne

Technologia wzmacniacza
Klasa D
Wyjścia wzmacniacza
4
Routing DSP (matrix)
6 × 4
Odpowiedź częstotliwościowa
20 Hz – 20 kHz
Stosunek S/N
> 110 dB/A
THD+N
0.08 %, (1 kHz, 8 ohm, 3 dB poniżej clippingu)
Zakres dynamiczny
> 120 dB
Ochrona hasłem
tak
Automatyczne oszczędzanie energii
regulowany od 10 s do 12 h lub nigdy nieaktywny
Obwód ochronny
zabezpieczenie przed przepięciem, zabezpieczenie przed nadmiernym prądem, zabezpieczenie przed przegrzaniem, zabezpieczenie przed zwarciem, zabezpieczenie przed prądem stałym, opóźnienie włączenia, łagodny start i ograniczenie prądu rozruchowego
Zasilacz
90 – 265 V AC 50/60 Hz, uniwersalny zasilacz z korekcją współczynnika mocy (PFC)
Pobór mocy
Maksymalny (RMS) 300 W, stan bezczynności 15 W, automatyczne oszczędzanie energii 10 W, tryb gotowości 0,5 W
Rozpraszanie ciepła
max. 21 W, 72 BTU/h, 18 kcal/h
Zakres temperatur
-5 – 40 °C
Chłodzenie
wentylator sterowany temperaturą
Moc wyjściowa
4 × 85 W / 4 ohm (1 kHz, THD+N < 1 %), 4 × 45 W / 8 ohm (1 kHz, THD+N < 1 %)
Minimalna impedancja
2.7 ohm
Kanały wejściowe
6 (4 kanały analogowe, 2 kanały cyfrowe przez sieć)

Kontrolery

Cyfrowe procesory sygnałowe
1
Niezależne ograniczniki
12
FIR
tak
Wzmocnienie wejściowe
-60 dB – +15 dB
Wzmocnienie routingu
-60 dB – +6 dB
Wzmocnienie wyjściowe
-60 dB – +15 dB
EQ
10 × 10 w pełni parametrycznych filtrów, wzmocnienie +/-15 dB, częstotliwość 10 Hz – 20 kHz, Q 0,2 – 100
Kompresor limitera
8
Bramka szumów
8
Opóźnienie
4 wyjścia 0 – 250 ms (0 – 86 m)
X-over
8 × Linkwitz-Riley 4. rzędu (6 dB do 24 dB/oktawę), górnoprzepustowy 10 Hz – 20 kHz, dolnoprzepustowy 10 Hz – 20 kHz
Presety użytkownika
10
Presety głośników
1000
Opóźnienie systemu
1.4 ms
Technologia filtrowania
80-bitowa podwójna precyzja
Wejście
analogowe – line/microphone, cyfrowe – AES/EBU 32 kHz – 192 kHz, 16/24 bit
Przetwarzanie wejściowe DSP
tak
DeEsser
4
Eliminator sprzężenia zwrotnego
4
Generator
szum i sinus
Funkcja DI
4 (Inteligencja cyfrowa)

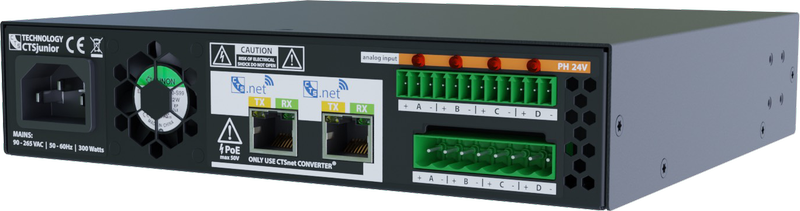

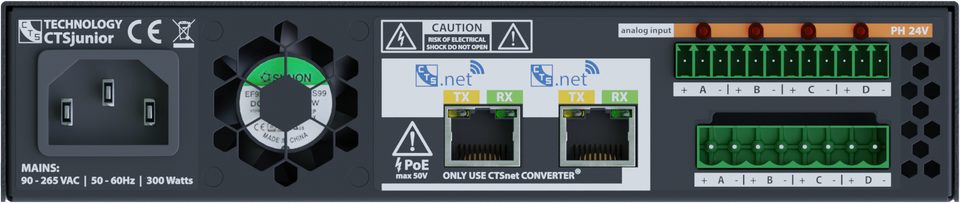

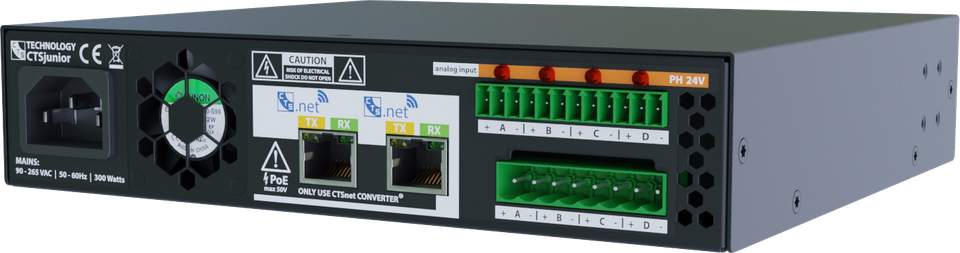

Interfejs wejściowy analogowy

Wejścia
4 × wejście analogowe (1 × Phoenix 12-pinowe)
Wyjścia
4 × wyjście głośnikowe (1 × Phoenix 8-pinowe)
Czułość wejściowa
+18 dBu (0 dB Preamp)
Moc Phantom
przełączana na kanał (+24 DC)
Preamp
0 - 55 dB regulowany w krokach co 1 dB

Wyświetlacz

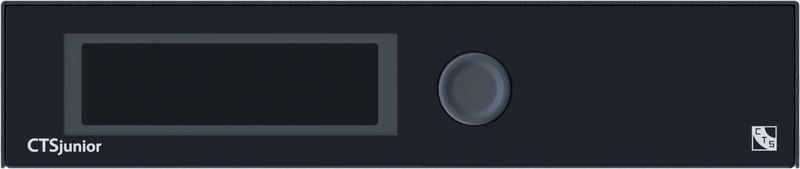

Przód
Graficzny Oled 64×256 pikseli
Tył
Dioda LED odbioru/wysyłu (zdalne sterowanie, sieć sterująca oparta na RS-485), czerwona dioda LED Phantom

Zdalne sterowanie i zdalne monitorowanie

Zdalne sterowanie
Sieć sterująca oparta na RS-485, oprogramowanie sterujące
Zdalne monitorowanie
temperatura, zabezpieczenie, sygnały AES/EBU, zasilanie, sieć sterująca oparta na RS-485, oprogramowanie sterujące
Przełączanie enkodera
załaduj presety, włącz/wyłącz tryb standby, sterowanie parametrami

Połączenia i sterowanie

Podłączenie do sieci
Złącze IEC C14
